前言：
這篇是我以前針對Linux X-Window和Qt寫的Study文件。
Linux GUI架構：

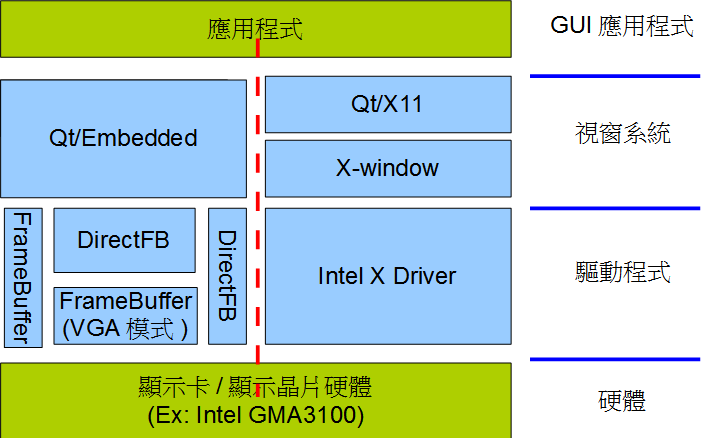

下圖是Linux Qt視窗系統的最簡架構圖：
對Qt來說，根據不同的下層和硬體，區分為：
- Qt/Embedded
- Qt/X11
- Qt/Windows(針對Microsoft Windows環境)
- Qt/Mac(針對MacOS環境)
Qt/Embedded：
Qt/Embedded主要是用於嵌入式系統的環境，Qt/Embedded本身包含了類似X-window的視窗處理，
它的下層直接界接驅動程式，驅動程式部份可以有3種，分別是：
它的下層直接界接驅動程式，驅動程式部份可以有3種，分別是：
- Qt直接操作FrameBuffer(VGA模式)
- Qt透過DirectFB操作FrameBuffer
- Qt直接操作DirectFB
Qt直接操作FrameBuffer是Qt最早的作法，但缺點是，FrameBuffer是以VGA模式直接處理，
因此FrameBuffer沒有提供和使用任何的顯示晶片加速器。
因此FrameBuffer沒有提供和使用任何的顯示晶片加速器。
因為這原因，德國一家公司提供DirectFB，號稱能夠透過一個中間層，
來統一Embedded的圖形開發，並使用顯示晶片的硬體加速能力，
但後來細看後得知，DirectFB的硬體加速能力，
事實上是需要顯示晶片的廠商撰寫DirectFB的顯示晶片驅動程式，
這樣一來，上層應用程式(包括Qt)直接呼叫DirectFB即可使用顯示晶片的硬體加速能力。
來統一Embedded的圖形開發，並使用顯示晶片的硬體加速能力，
但後來細看後得知，DirectFB的硬體加速能力，
事實上是需要顯示晶片的廠商撰寫DirectFB的顯示晶片驅動程式，
這樣一來，上層應用程式(包括Qt)直接呼叫DirectFB即可使用顯示晶片的硬體加速能力。
如果沒有DirectFB的顯示晶片驅動程式，那麼DirectFB還是只能用FrameBuffer，
像是Intel就沒有提供DirectFB的驅動程式。
像是Intel就沒有提供DirectFB的驅動程式。
Qt/X11：
Qt/X11是針對X-window的環境，Qt/X11中，Qt使用X-window來進行視窗操作，
X-window則透過X-window的顯示晶片驅動程式來操作顯示晶片硬體。
X-window則透過X-window的顯示晶片驅動程式來操作顯示晶片硬體。
Linux X-window驅動程式簡單架構圖：
X-window本身架構龐大且複雜，但從驅動程式的角度來看，可以將架構簡化。
在目前的X-window中，針對2D和3D的加速，
Intel提供了X-window 2D的顯示驅動程式和X-window 3D的顯示驅動程式。
Intel提供了X-window 2D的顯示驅動程式和X-window 3D的顯示驅動程式。
其中2D的驅動程式為(xf86-video-intel Driver)，
3D的驅動程式的部份，Intel則提供了X-window專用的mesa介面的Driver，
Intel沒有另外提供它名稱，就叫做mesa driver。
3D的驅動程式的部份，Intel則提供了X-window專用的mesa介面的Driver，
Intel沒有另外提供它名稱，就叫做mesa driver。

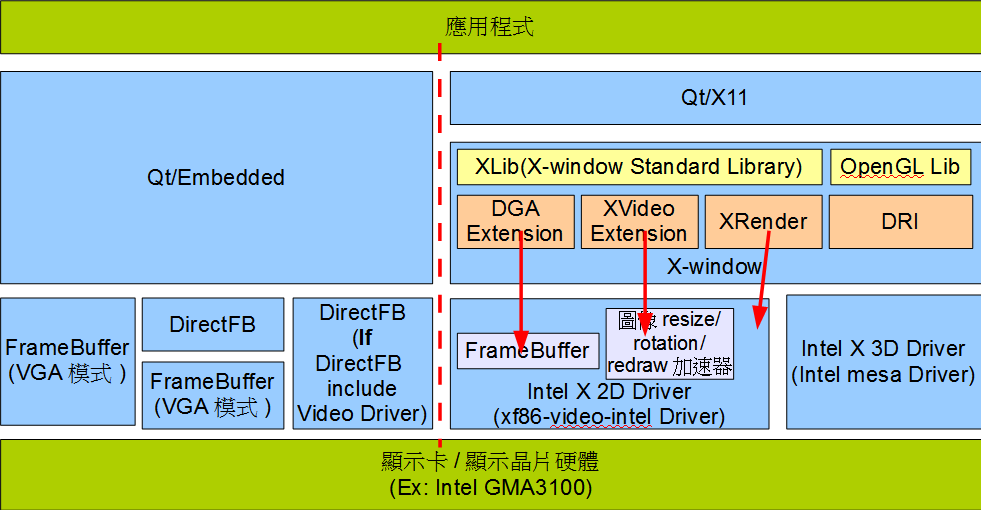

X-window和Driver對應架構圖：
X-window的2D：
顯示晶片針對2D的驅動程式，其實是在VGA模式之上加入了許多圖像處理的加速器，
像是圖像重繪(redraw)、圖像縮放(resize)、旋轉(rotation)…等。
像是圖像重繪(redraw)、圖像縮放(resize)、旋轉(rotation)…等。
X-window本身提供了XLib來和X-window溝通，
而X-window提供了許多所謂的Extension來針對不同的需要進行處理，
在這裡我只看了XRender、XVideo(XV)、DGA這三種Extension。
而X-window提供了許多所謂的Extension來針對不同的需要進行處理，
在這裡我只看了XRender、XVideo(XV)、DGA這三種Extension。
選擇這三種Extension的原因和它們和Qt的關係，再之後說明。
X-window的3D：
X-window針對3D的處理，提供了一個稱為DRI(Direct Rendering Infrastructure)的介面，
上面提供給3D Library(OpenGL)操作顯示晶片的3D驅動程式，
下面則透過mesa這個驅動程式介面提供給顯示晶片廠商開發3D加速的驅動程式。
上面提供給3D Library(OpenGL)操作顯示晶片的3D驅動程式，
下面則透過mesa這個驅動程式介面提供給顯示晶片廠商開發3D加速的驅動程式。

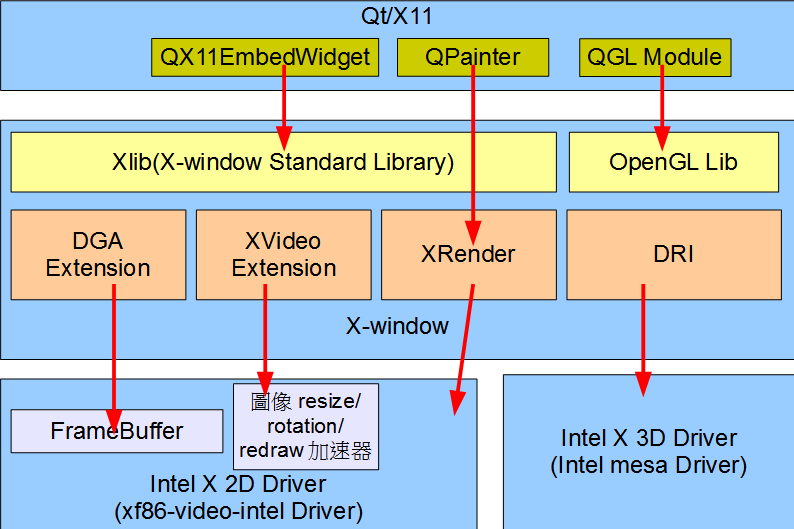

Qt/X11和X-win Extension/3D OpenGL關係架構圖：
在Qt中，目前我已經看到針對顯示相關的Class有3個，分別是：
- QPainter
- QX11EmbedWidget
- QGL Module
QPainter：
QPainter是Qt中最基本的繪圖Class，Qt中所有的視窗繪製行為都是透過QPainter。
而在X-window中，QPainter事實上是透過了XLib操作XRender Extension來讓顯示晶片顯示，
XRender Extension實際上就是X-Window基本的Render(繪製器)，
它和Microsoft Windows的GDI地位雷同。
XRender Extension實際上就是X-Window基本的Render(繪製器)，
它和Microsoft Windows的GDI地位雷同。
QX11EmbedWidget：
QX11EmbedWidget事實上可以說是Qt針對X-window直接操作提供的洞，
QX11EmbedWidget讓GUI應用程式能夠透過QX11EmbedWidget直接和XLib溝通和操作，
我們可以透過QX11EmbedWidget來操作X-window其他的Extension。
QX11EmbedWidget讓GUI應用程式能夠透過QX11EmbedWidget直接和XLib溝通和操作，
我們可以透過QX11EmbedWidget來操作X-window其他的Extension。
- XVideo(XV) Extension：
XVideo(XV) Extension是X-window針對影片播放提供的Extension，
目前在Linux上主流的播放器，包括vlc、mplayer、gstream，
預設的Video Output都是使用XVideo(XV) Extension。
目前在Linux上主流的播放器，包括vlc、mplayer、gstream，
預設的Video Output都是使用XVideo(XV) Extension。
從XV的說明來看，它使用了顯示晶片上圖片縮放、旋轉、重繪的加速器，
讓播放器在播放時，可以直接利用顯示晶片進行影片的縮放和重繪。
讓播放器在播放時，可以直接利用顯示晶片進行影片的縮放和重繪。
- DGA Extension：
DGA全名是Direct Graphics Architecture，
它主要的能力是能夠讓程式透過DGA跨過整個X-window直接操作顯示驅動程式上的FrameBuffer。
它主要的能力是能夠讓程式透過DGA跨過整個X-window直接操作顯示驅動程式上的FrameBuffer。
我認為在X-window架構上，如果要像嵌入式系統一樣直接處理FrameBuffer，
DGA Extension應該是個不錯的選擇。
DGA Extension應該是個不錯的選擇。
選擇瞭解XRender、XVideo(XV)、DGA這三種Extension的原因是：
- XRender是Qt QPainter使用的Extension，整個視窗介面都透過它來進行繪製
- XV是目前幾個主流播放器預設使用的Video Output
- DGA具有能最直接操作顯示晶片上FrameBuffer的能力
QGL Module：
QGL Module是Qt針對OpenGL提供的一整組Class，透過QGL Module，Qt可以使用OpenGL Library。
OpenGL Library在X-window中，它會透過DRI介面和mesa Driver直接溝通，
雖然DRI是X-window架構中的一部分，但目前我的理解，它事實上是獨立的一塊，
並沒有和XLib界接。
雖然DRI是X-window架構中的一部分，但目前我的理解，它事實上是獨立的一塊，
並沒有和XLib界接。
X-win基本架構：

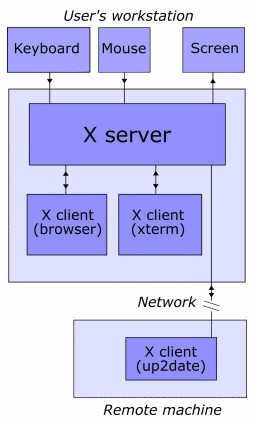

X-win的基本架構如下圖：
所有的應用程式都是X Client，而所有的操作和螢幕顯示則是透過X Server，
因為X-win的設計是以TCP/IP為基礎的設計，X Client和X Server的溝通都是透過TCP/IP，
就算是在本機，也同樣需要透過TCP/IP溝通。
因為X-win的設計是以TCP/IP為基礎的設計，X Client和X Server的溝通都是透過TCP/IP，
就算是在本機，也同樣需要透過TCP/IP溝通。
前面提到的Extension，都是在X Server上用來顯示使用的，
而XLib，實際上是將整個X-win的X Server、X Client溝通(X Protocol)封裝隱藏起來。
而XLib，實際上是將整個X-win的X Server、X Client溝通(X Protocol)封裝隱藏起來。
X-win繪圖與影片播放：

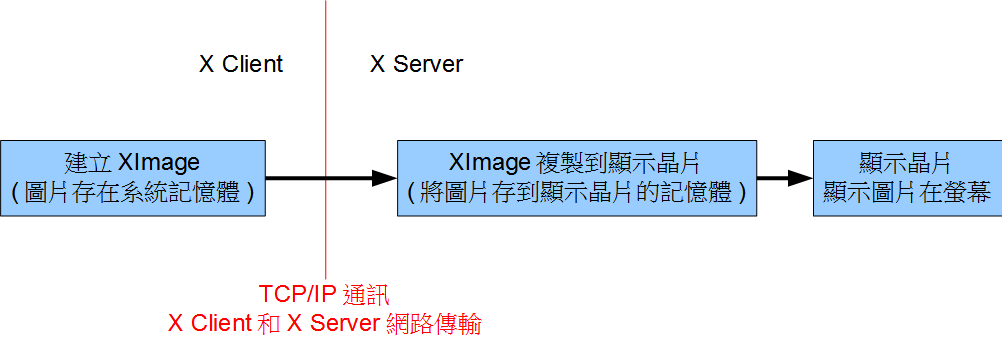

X-win的基本繪圖顯示，就如前面提到的，是使用XRender進行繪圖，使用格式為BGRA。
流程如下：
首先，在應用程式(X Client)中使用XImage結構建立圖片，接著將圖片送到X Server端並顯示。
Qt的繪圖模式相同，在Qt中，QImage Class其實就是在X Client上建立圖片，
QPixmap Class則是在X Server端的顯示晶片記憶體中放置圖片。
QPixmap Class則是在X Server端的顯示晶片記憶體中放置圖片。
X-win的這種繪圖方式，會有load(負載)在X Client和X Server的溝通以及TCP/IP的資料交換。
XVideo(XV) Extension前面提到過，它能加快X-win的影片播放，
Wiki的說明裡面寫得很詳細，XVideo(XV) Extension實際上是使用顯示晶片的加速能力，
來達成以下幾件事情：
Wiki的說明裡面寫得很詳細，XVideo(XV) Extension實際上是使用顯示晶片的加速能力，
來達成以下幾件事情：
- 影片播放時，由顯示晶片處理圖片的縮放或全螢幕顯示
- 由顯示晶片處理Color Space的轉換(主要是YUV的處理)
- 由顯示晶片來處理影片播放時，圖片的飽和度、亮度、彩度…等設定的處理
XVideo(XV) Extension的支援性，是相依在顯示晶片上的，
顯示晶片是否支援XVideo(XV) Extension？
顯示晶片的XVideo(XV) Extension支援哪些Color Space操作？
都由顯示晶片決定。
顯示晶片是否支援XVideo(XV) Extension？
顯示晶片的XVideo(XV) Extension支援哪些Color Space操作？
都由顯示晶片決定。
以例子中的Intel GMA 3100來說，這顆顯示晶片支援XVideo(XV) Extension，
支援的Color Space轉換包括：
支援的Color Space轉換包括：
- YUY2
- YV12
- I420
- UYVY
- XvMC
其中XvMC(Wiki)是類似Windows上Microsoft的DirectX Video Acceleration (DxVA) API，
主要是能透過它使用顯示卡上的GPU運算，這部份我沒有再進一步下去看。
主要是能透過它使用顯示卡上的GPU運算，這部份我沒有再進一步下去看。
其他幾個Color Space轉換都是支援YUV。
因此如果圖片原始格式是YUV的，建議直接使用XVideo(XV) Extension，
如果圖片原始格式是RGB的，建議使用XRender。
如果圖片原始格式是RGB的，建議使用XRender。
X-win的XSHM Extension：
前面提到過X-win的繪圖流程，
會需要用TCP/IP在X Client和X Server之間溝通(X Protocol)和傳遞資料，
其中用TCP/IP進行圖片資料(XImage)的傳遞會消耗很多系統資源，
因此提出XSHM Extension來解決這問題。
會需要用TCP/IP在X Client和X Server之間溝通(X Protocol)和傳遞資料，
其中用TCP/IP進行圖片資料(XImage)的傳遞會消耗很多系統資源，
因此提出XSHM Extension來解決這問題。

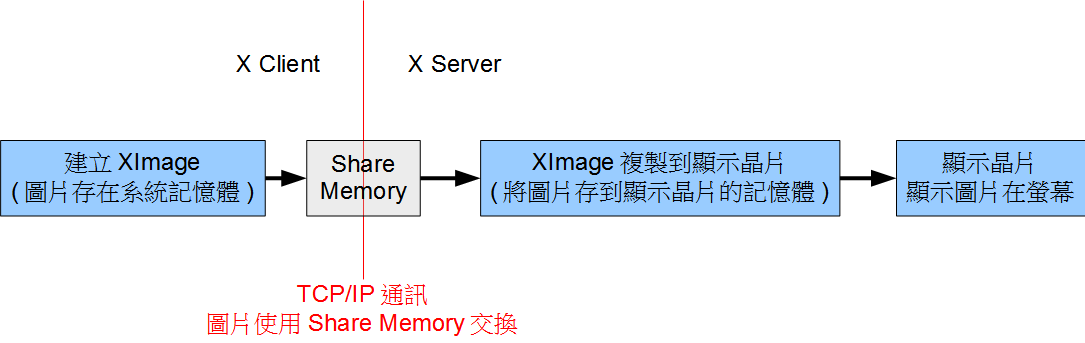

XSHM Extension流程如下：
和原始的流程相比，X Protocol通訊的部份不變，
但圖片部份的操作改用Share Memory進行圖片交換，
因此省去了XImage在X Client與X Server間傳遞的消耗，減輕負載。
但圖片部份的操作改用Share Memory進行圖片交換，
因此省去了XImage在X Client與X Server間傳遞的消耗，減輕負載。
目前XSHM Extension提供了XRender和XVideo(XV) Extension的操作的加速，
其他方式它都不支援。
其他方式它都不支援。
幾種方式的測試：
環境：Intel Q35晶片組主機板
圖片：480x640圖片(XV使用UYVY、XRender使用RGBA、QT使用BMP)
圖片：1920x1080圖片(XRender使用RGBA)
速度：每秒30張循環
Qt
(直接讀圖到QPixmap Class) |
XRender
|
XRender
(XSHM)
|
XVideo(XV)
|
XVideo(XV)
(XSHM)
| |
CPU
|
13%~18%
|
2%~6%
|
1%~4%
|
2%~5%
|
2%~4%
|
1920x1080圖片
|
11%~22%
| ||||
